การแนะนำสินค้า:

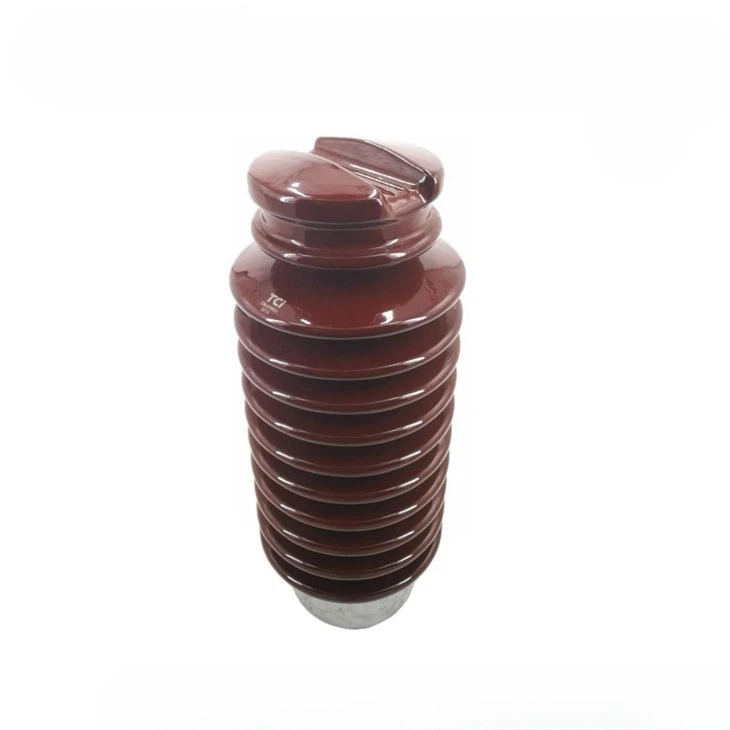

Line Post Insulator เป็นฉนวนที่มีรูปร่างเป็นเสาโดยทั่วไป ซึ่งมีวิธีการติดตั้งแบบตรงและแบบแข็ง ด้วยคุณสมบัติที่ถอดเปลี่ยนได้ด้วยลูกถ้วยแบบพินและลูกถ้วยส่วนใหญ่จะใช้เพื่อหุ้มฉนวนและรองรับตัวนำ เราผลิตฉนวนตามมาตรฐาน IEC60383, ANSI, BS รวมถึงข้อกำหนดพิเศษของลูกค้า คลาส ANSI
ประเภท 57-1,57-2,57-3,57-4,57-5,57-6, 57-11,57-12,{ {8}},57-14,57-15,57-16,57-21,57-22,57-23,57-24,{{16 }},57-26,57-31,57-32, 57-33,57-34,57-35,57-36
ตารางพารามิเตอร์ผลิตภัณฑ์:
รายละเอียดมาตรฐาน
|
แมว. เลขที่ |
0301 020 |
0301 025 |
0301 035 |
0301 045 |
0301 055 |
0301 066 |
0301 088 |
||
|
แรงดันไฟฟ้าปกติ/kV |
20 |
25 |
35 |
45 |
55 |
66 |
88 |
||
|
คลาส ANSI |
_ |
57-1 |
57-2 |
57-3 |
57-4 |
57-5 |
57-6 |
||
|
การกำหนดคอ |
F |
F |
F |
F |
N |
N |
N |
||
|
ความสูง "A"/นิ้ว(มม.) |
7-1/2 (191) |
8-3/4 (222) |
12 (305) |
14-1/2 (369) |
17 (432) |
20 (508) |
23 (584) |
||
|
เส้นผ่านศูนย์กลาง "B"/นิ้ว(มิลลิเมตร) |
5-1/2 (140) |
5-3/4 (146) |
5-3/4 (146) |
6 (512) |
7 (178) |
7 (178) |
7-5/16(185) |
||
|
เส้นผ่านศูนย์กลาง "C" /in(มิลลิเมตร) |
3-3/4 (95) |
4 (102) |
4 (102) |
4-1/2 (114) |
5 (127) |
5 (127) |
5-1/2 (140) |
||
|
เกลียว "D" /นิ้ว(มิลลิเมตร) |
3/4-10 ยูเอ็นซี |
3/4-10 ยูเอ็นซี |
3/4-10 ยูเอ็นซี |
3/4-10 ยูเอ็นซี |
3/4-10 ยูเอ็นซี |
3/4-10 ยูเอ็นซี |
7/8-9UNC |
||
|
นาที. ระยะการรั่วไหล/นิ้ว(มิลลิเมตร) |
11 (280) |
14 (356) |
22 (559) |
29 (737) |
40 (1015) |
45 (1145) |
53 (1345) |
||
|
ระยะอาร์คแห้ง/นิ้ว(มิลลิเมตร) |
5-3/4 (146) |
6-1/2 (165) |
9-1/2 (241) |
12-1/4 (311) |
14-1/2 (368) |
17-1/4 (438) |
19-1/4(489) |
||
|
ความแข็งแรงของคาน/ปอนด์(กิโลนิวตัน) |
2000 (9) |
2800 (12.5) |
2800 (12.5) |
2800 (12.5) |
2800 (12.5) |
2800 (12.5) |
2800 (12.5) |
||
|
แรงดันวาบไฟเฉลี่ย |
ต่ำ ความถี่ |
แห้ง/กิโลโวลต์ |
80 |
80 |
110 |
125 |
150 |
175 |
200 |
|
เปียก/กิโลโวลต์ |
55 |
60 |
85 |
100 |
125 |
150 |
170 |
||
|
วิกฤต แรงกระตุ้น |
อันดับ /กิโลโวลต์ |
105 |
130 |
180 |
210 |
255 |
290 |
330 |
|
|
ลบ /กิโลโวลต์ |
130 |
155 |
205 |
260 |
340 |
380 |
425 |
||
|
ทนต่อแรงดันไฟฟ้า |
ต่ำ ความถี่ |
แห้ง/กิโลโวลต์ |
60 |
60 |
90 |
100 |
120 |
140 |
160 |
|
เปียก/กิโลโวลต์ |
40 |
45 |
65 |
80 |
100 |
120 |
135 |
||
|
อิมพัลส์/กิโลโวลต์ |
85 |
110 |
150 |
170 |
200 |
235 |
250 |
||
|
วิทยุ มีอิทธิพลต่อข้อมูลแรงดันไฟฟ้า |
ทดสอบแรงดัน/kV |
15 |
15 |
22 |
30 |
44 |
44 |
44 |
|
|
สูงสุด RIV ที่ 1,000kHz/uV |
50 |
100 |
100 |
200 |
200 |
200 |
200 |
||
|
น้ำหนักสุทธิ/ปอนด์ (กก.) |
8.5 (3.9) |
11 (5) |
17 (7.7) |
22 (10) |
36 (16) |
46 (21) |
51 (23) |
||
